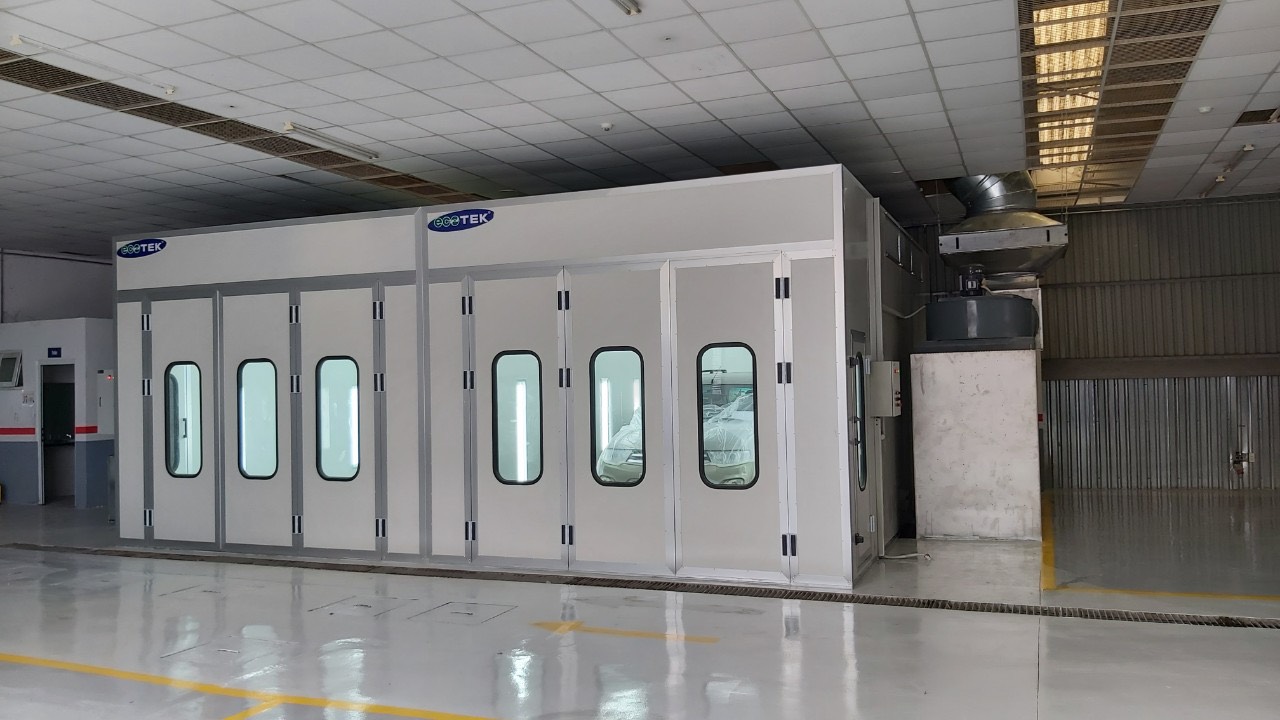

Phòng sơn Sấy. GỐC NƯỚC (Dùng công nghệ thổi gió ) đồng bộ chất lượng cao (kiểu hút âm sàn)

Hãng sx: ECOTEK Xuất xứ: Việt Nam Model: TPSGN-3

-    Khung cửa bằng nhôm tăng cứng tiêu chuẩn Italy

-    Đồng hồ báo áp suất theo tiêu chuẩn châu âu

-    Mầu tiêu chuẩn: Cam hoặc xanh, trắng

Tường dầy 50mm, sơn tĩnh điện, Vật liệu 3 lớp cách âm cách nhiệt , chống trày xước

-    Kích thước trong lòng: DxRxC(m):6.9x3,9 x2.9

-    Kích thước cửa chính: RxC:3.0x 2.7m

-    Kích thước cửa phụ: R x C: 0.75 x 2.00m

-    Hệ thống lắp ráp kiểu âm sàn 2 dãy song song

Bộ cấp khí:

-    Động cơ điện ELEKTRIE / Singapore công suất mô tơ: 7,5 Kw

-    Chạy bằng dây đai chống quá tải

-    Lồng quạt hiệu NICOTRA/Đức

-    Sản xuất tại Malaysia

-    Bộ hút làm bằng thép dập định hình, mạ kẽm

-    Bộ điều khiển đóng mở cửa gió vô cấp

-  Có bộ lọc bụi bằng sợi thủy tinh để bảo vệ quạt gió và mô tơ không bị bám bẩn bụi sơn.

-  Lưu lượng gió ~ 24.000 m³/h

Bộ hút hút khí thải:

-    Động cơ điện ELEKTRIE / Singapore công suất mô tơ: 7,5 Kw

-    Chạy bằng dây đai chống quá tải

-    Lồng quạt hiệu NICOTRA/Đức

-    Sản xuất tại Malaysia

-    Bộ hút làm bằng thép dập định hình, mạ kẽm

-    Bộ điều khiển đóng mở cửa gió vô cấp

-  Có bộ lọc bụi bằng sợi thủy tinh để bảo vệ quạt gió và mô tơ không bị bám bẩn bụi sơn.

-  Có lưới sợi tẩm than hoạt tính khử bớt mùi.

BỘ THỔI GIÓ + SẤY ĐIỆN DÙNG CHO SƠN GỐC NƯỚC:

(Phiên bản nâng cấp) Mã hàng: TPE-B02.6BE

Xuất xứ: Tân Phát Etek - Việt Nam

* Đặc điểm:

-  Bộ thổi khí được sử dụng để tăng tốc độ và tạo xoáy cho luồng khí nóng trên bề mặt vật sơn. Điều này sẽ làm cho dung môi trong sơn sẽ bay hơi nhanh hơn (đặc biệt là dung môi trong sơn gốc nước với đặc tính khó bay hơi hơn sơn gốc dầu). Phương pháp sấy này cho thời gian sấy rất nhanh mà không làm hỏng bề mặt sơn như phương pháp sấy hồng ngoại thông thường (chỉ khô lớp ngoài mà bên trong không khô)

-      Hệ thống hệ thống thổi khí được bố trí dọc hai bên vách phòng khi kết hợp với hệ thống sấy của phòng sơn sẽ cho hiệu quả tối ưu.

-    Kiểu 4 Module - 4 Quạt thổi lắp vách trong phòng. Lắp cho phòng sơn không có không gian trống hai bên ngoài vách phòng. Cách lắp này đem lại hiệu quả cao. Hệ thống dễ lắp đặt, chi phí thấp (không cần cắt khoét phòng nguyên bản). Kiểu lắp này cho phép điều khiển độc lập cho 4 vùng.

Ứng dụng: Phù hợp cho việc nâng cấp các phòng sơn gốc dầu thông thường thành phòng sơn gốc nước. Và có thể thay thế hoàn toàn hệ thống sấy nguyên bản của phòng sơn.

- Tổng công suất tiêu thụ điện: 35kW

Thông số kỹ thuật:

Bộ thiết bị bao gồm các thành phần sau:

* Hệ thống thổi gió định hướng tốc độ cao

+ Quạt gió lấy không khí từ trong phòng sơn, đưa vào phòng sơn thông qua hai dàn chia và các đầu thổi khí được gắn dọc hai bên phòng. Các đầu thổi khí có thể tùy chỉnh được lưu lượng và hướng thổi.

+ Hệ thống thổi khí với 04 dàn chia và 4 quạt thổi: Công suất ~ 750Wx4 (~3kW)

(Tốc độ khí trong chế độ sấy có thể đạt trung bình từ 2.5 ÷ 3 m/s với độ xoáy cao, tối ưu cho sấy sơn gốc nước)

+ Ống chia gió dài 2.6m cho mỗi module (04 module), được làm bằng thép sơn tĩnh điện.

+ Đầu thổi gió bằng thép không gỉ gồm 9 chiếc cho mỗi dàn (tổng 36 đầu), có thể điều chỉnh đa hướng.

*  Hệ thống gia nhiệt bằng điện trở (gồm 4 module sấy):

+ Công suất: 8kW x 4 ~ 32kW

+ Nhiệt độ khí nóng tại bề mặt sấy hiệu dụng: 45-80°C

*  Tủ điều khiển hệ thống thổi khí nóng cho sơn gốc nước (điều khiển điện tử)

2. Trang bị cho tủ điều khiển

-  Màn hình LCD cảm ứng 7" hiển thị trực quan, dễ dàng thao tác (điều khiển và hiển thị các thông số theo thời gian thực).

-  Bộ PLC lập trình các các chế độ hoạt động (có tính tùy biến cao theo nhu cầu sử dụng)

-  Cảm biến kiểm soát nhiệt độ cho phòng sơn, nhiệt độ các module sấy

-  Cảm biến kiểm soát độ ẩm cho phòng sơn.

-  Công tắc ngắt khẩn cấp khi sự cố

Hệ thống chiếu sang bằng đèn LED

-       Tiết kiệm được từ 50-60% lượng điện tiêu thụ

-    Đèn trần tổng cộng 32 bóng, mỗi bên 16 bóng loại 1.2m

-    Đèn sườn 2 dẫy, tổng 20 bóng, loại 1.2m thiết kế đứn

-    Khung đèn bằng nhôm tiêu nhôm tiêu chuẩn châu ÂU.

-    Bảng điều khiển chương trình đặt nhiệt độ sấy và thời gian sấy.

Hệ thống lọc bụi

Lọc sơ cấp:

Hiệu suất lọc trung bình: ~75% , Nhiệt độ làm việc Max 110°C, chống cháy CLASS F1 theo tiêu chuẩn DIN 53438, khả năng tích bụi ~276 gr/m2

Bộ lọc sàn: Hiệu suất lọc tbinh: ~64% , Nhiệt độ làm việc Max 350°C, chống cháy CLASS F1 theo tiêu chuẩn DIN 53438, khả năng tích bụi ~3540 gr/m2

Sàn/đế: Bê tông bằng cốt nền xưởng theo bản vẽ tiêu chuẩn của nhà máy cấp, xe ra vào thuận tiện và vệ sinh đơn giản trong quá trình sử dụng

-Sàn mã kẽm nhúng, 2 dãy với bộ lọc bằng sợi thủy tinh, tháo lắp và vệ sinh dễ dàng.
